随着新冠肺炎疫苗的推出
、、经济活动增长及出行反弹，，，2021年全球能源行业已出现结构性复苏态势，，，能源转型措施加快，，，清洁低碳能源发展势头迅猛，，，“碳减排”“碳达峰”“碳中和”成为全球关注的热点。。

能够看到，，，各地正在加快新能源开发力度，，，十四五期间新增新能源装机高增确定性强。。近期，，，已有多个省份颁布新能源十四五发展规划，，，提出要大力发展新能源和可再生能源。。

新能源高比例并网可能导致电力平衡较作难题，，，对电网的调峰能力提出更高要求。。分歧于通例能源发电，，，新能源发电系统的输出功率和气象等成分息息有关。。这种随机的
、、随功夫变动的功率在并网运行中容易对电网的不变性及电能质量造成很大影响，，，并且随着新能源发电的规模不休增大，，，这种影响也越来越大。。SVG 以矫捷的节制方式
、、更快的响应功夫
、、更滑润的电压节制能力，，，能大大改善新能源电站机能，，，对提高电网不变性和电能质量有显著意思。。

随着新能源基地的大批量接入电网和电网设备及节制方式的变动，，，势必导致电网阻抗出现宽领域变动的个性，，，进而严重影响新能源基地并网系统的节制机能，，，极易引发振荡及系统不不变等问题。。

2020年12月，，，各大风电基地抢并网过程中，，，在我国内蒙古锡盟基地
、、新疆准东基地，，，均出现了220kV母线电能质量问题。。以准东风电基地为例，，，布景谐波电压总畸变率超过7%，，，大大超过了GB/T14549《电能质量公用电网谐波》划定2%的限值，，，电压波形产生严重畸变（如图1所示），，，对并网设备提出严格的考验。。

SVG作为基地汇集站重要带电设备，，，是保险各风电场安稳投运的前提，，，是对风电基地电能质量的基础保险，，，SVG设备自身又是基于电力电子器件的链式拓扑，，，对电网谐波敏感水平高，，，若是设备在谐波耐受方面能力不及，，，或自身不具备谐波治理职能，，，则无法实现新能源大基地的送电安全保险工作，，，严重影响业主收益。。

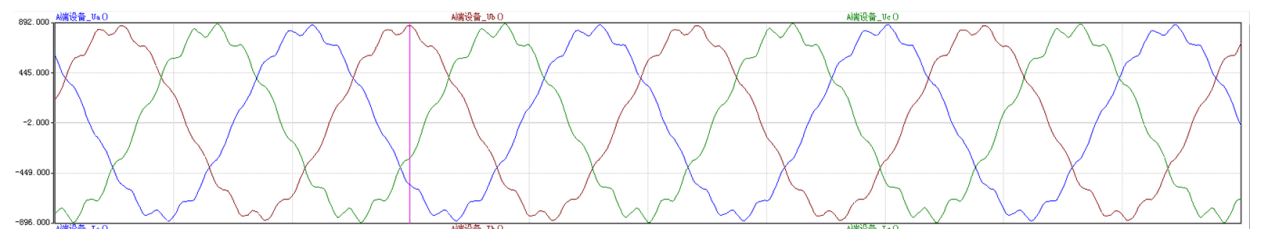

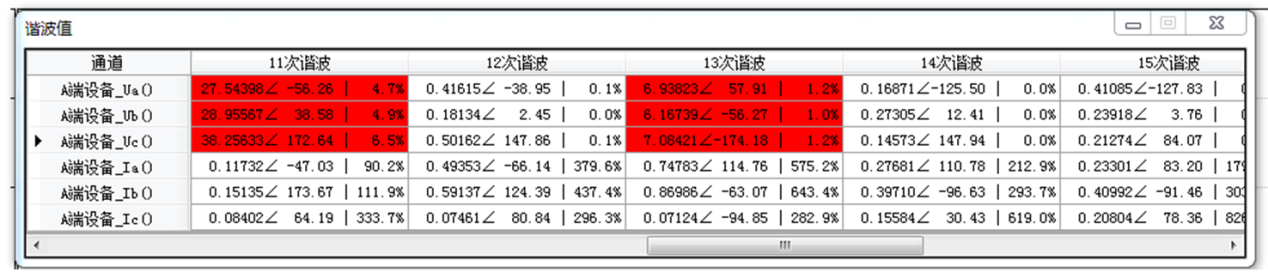

图1 投运前220kV母线电压波形/谐波含量

XPJ官网SVG研发团队以该基地电网布景参数为基础，，，基于公司RT-LAB半实物仿真平台验证，，，推演显示：：通例SVG节制战术在此严重谐波电压布景下并网，，，功率模块直流侧出现电压发散的情况（如图2所示），，，将直接导致SVG直流电压失控，，，从而导致SVG输出电压失控，，，无法正常运行。。

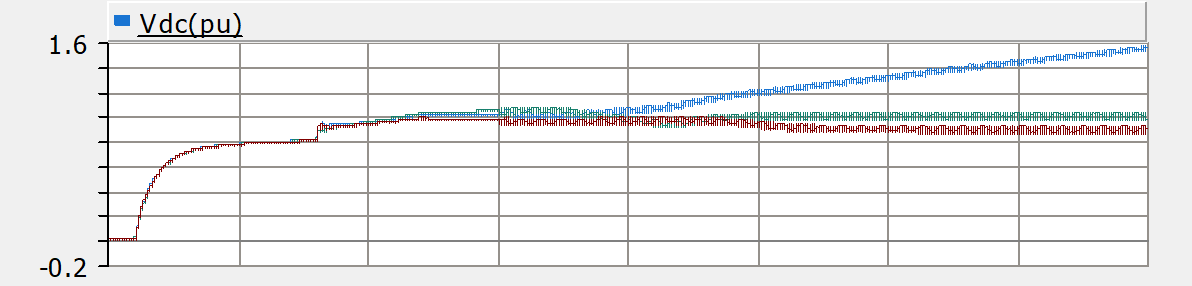

图2 高谐波布景下模块直流电压仿真图

针对大基地高布景谐波的情况下，，，XPJ官网SVG研发团队通过深刻理论分析及基于RT-LAB及国产化ADPSS仿真双平台纵向对比分析，，，制订针对新能源大基地并网高布景谐波比例的SVG并网节制算法钻研，，，选取SVG多层节制，，，算法改进
、、参数调整
、、优化谐波克制战术等方式，，，不仅仅解决了SVG自身并网不变性节制问题，，，同时改善了新能源大基地电网谐波超标问题。。

经过反复验证试验论证，，，确保了SVG功率模块直流电压侧不变（如图3所示）。。

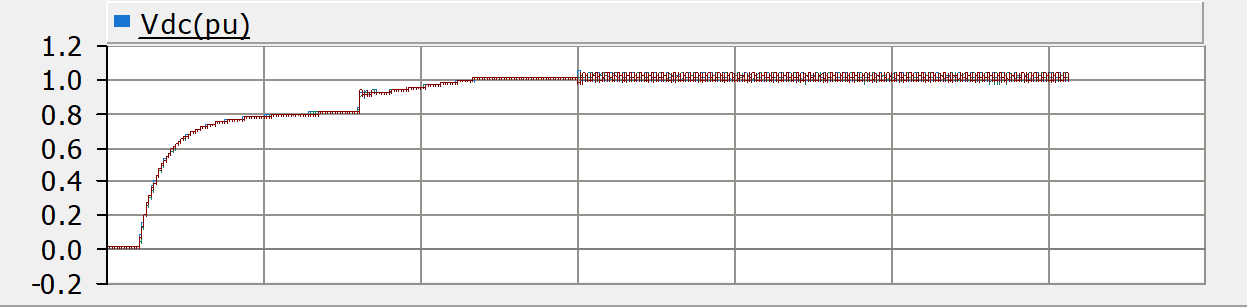

图3 节制战术调整后模块直流电压仿真图

2020年12月20日，，，在准东风电基地，，，随着SVG并网指令下达，，，XPJ官网TSVG一次性并网成功，，，该基地六套水冷直挂45MvarSVG全数一次运行后，，，启动电网谐波克制职能，，，使电网谐波电压含有率降低了50%以上（SVG投运后220kV母线电压波形及谐波数据如图4所示），，，克制了电网系统谐波，，，不变了电网系统电压，，，最终顺利实现了准东风电基地220kV汇集站并网投运，，，为下属11个风电站2020年强装并网提供了靠得住保险。。

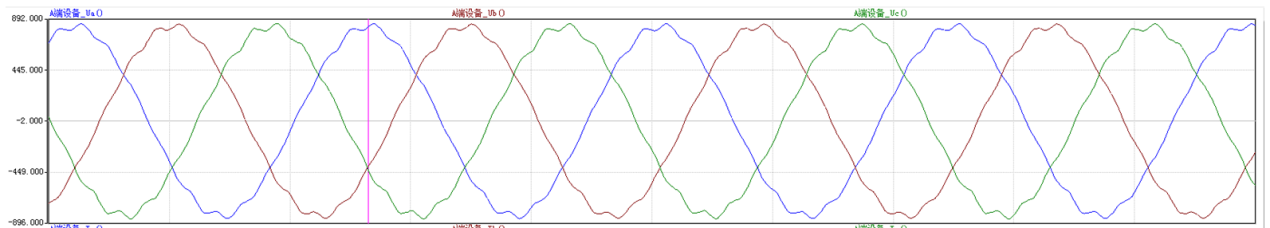

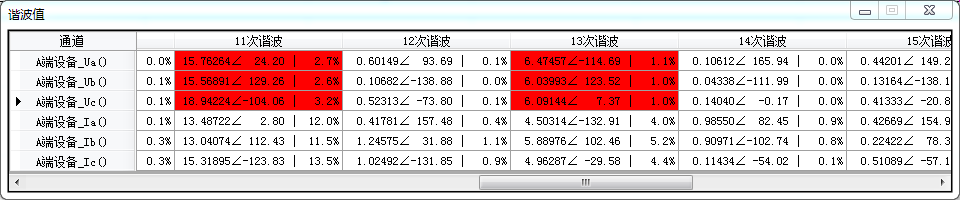

图4 投运后220kV母线电压波形/谐波含量

XPJ官网SVG产品线以其壮大的科研投入和实力，，，在国内率先实现锡盟
、、张北
、、青豫直流大基地网源协调仿真尝试，，，基于公司RT-LAB仿真平台
、、国产化ADPSS平台双验证。。针对高比例新能源接入电网安全不变性问题进行专项钻研，，，通过创新算法，，，突破了弱电网和高谐波布景下的SVG并网技术，，，已成功保障了上千座新能源电站的顺利投运。。

XPJ官网将持续秉承“贡献绿色能源，，，创制美好生涯”的使命，，，矢志为全球客户提供高效靠得住的绿色智慧能源解决规划。。
